便攜式油位檢測儀是我司針對變壓器油枕開發的一款便攜式油位計， 它是一種利用聲吶測距原理、從油枕外部（底部）測量內部油位的儀表，該產品實現了完全隔離測量。該產品打破了傳統開罐接觸的測量方式，實現了對密閉容器內油位高度的真正非接觸測量。聲吶傳感器（探頭）吸附于油枕外壁的正下方，不需對被測容器開孔，測量簡易。

工作原理

便攜式油位檢測儀采用聲吶測距原理，利用外貼在容器壁外部的專用探頭發射、 接收聲吶信號，以專用聲吶波處理技術為系統內核，采用先進的高速信號處理技術，利用陜西聲科的專用算法精確計算出油枕內的油位。測量液位時，聲吶波信號從探頭發射出去，經過油面反射回來后由探頭檢測到回波信號，經專有算法處理后計算出時間 t,系統根據回波時間和介質聲速計算出油位高度。

便攜式油枕液位計實現了不開罐非接觸式對密閉容器內油位測量。并且具有以下

1.非接觸式測量油位

2.磁吸式固定，無需耦合劑便攜式儀表外形小巧，攜帶方便

3.伸縮式絕緣桿結構

4.分體式結構，操作安全

5.低功耗，可充電

6.高測量精度測量誤差

7.實時溫度測量

7月27日攜帶液位計測量宣城某110KV變電站的變壓器油枕，此油枕為波紋管式油枕。直徑為1米。油枕自帶液位計是0-10的顯示，當時液位為6，得出液位為600mm。

使用便攜式油位檢測儀進行前中后多點測量，分別測得液位為：前部765mm  中部763mm 后部761mm.。經測量比對，油枕自帶液位計與聲科油位檢測儀液位相差160mm,由此得出，此油枕液位計液位顯示不正確。

我們將探頭貼至罐體側面，測得直徑為1米。

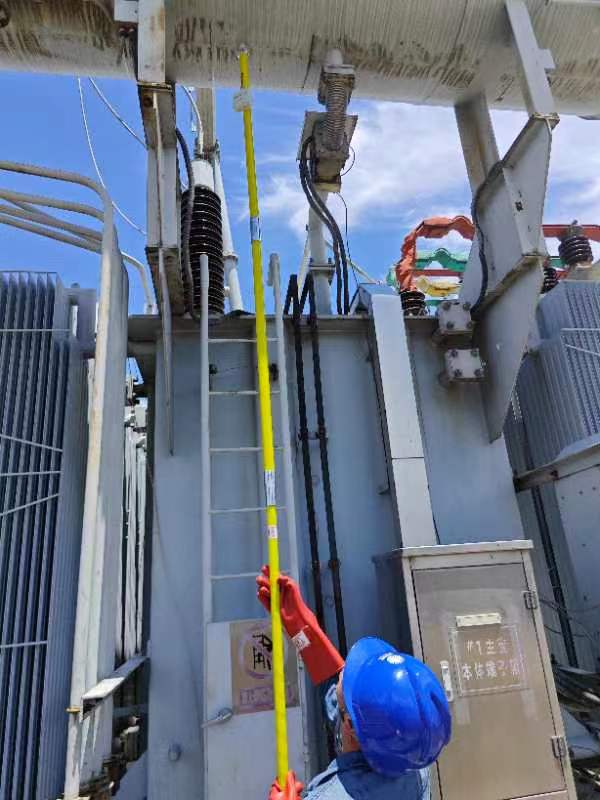

6月28日測量兩臺220KV變壓器油枕，此油枕為膠囊式油枕。因220KV變壓器尾部及中部在變壓器中間，所以選擇多次測量油枕頂端位置。油枕自帶液位計是0-10的顯示，第一臺變壓器油枕液位計顯示液位為7.2，第二臺變壓器油枕液位計顯示液位為8.

第一臺變壓器油枕

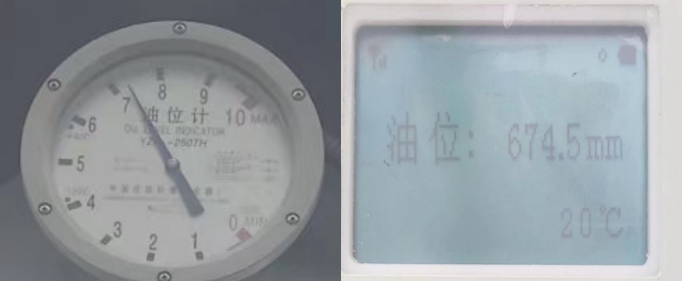

變壓器油枕液位計顯示液位為7.2，使用便攜式油位檢測儀進行多次測量，分別測得液位為：第一次674mm  第二次673mm 第三次674mm。

目測220KV變壓器油枕直徑大概為1100mm,經計算，油枕自帶液位計液位為792，便攜式油位檢測儀液位為674mm.油枕自帶液位計高于聲科油位檢測儀液位118mm,由此得出，油枕液位計液位顯示不正確。

第二臺變壓器油枕

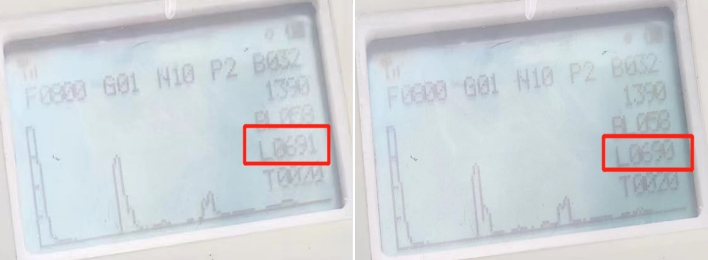

變壓器油枕液位計顯示液位為8，使用便攜式油位檢測儀進行多次測量，分別測得液位為：第一次691mm  第二次691mm 第三次690mm。

目測220KV變壓器油枕直徑大概為1100mm,經計算，油枕自帶液位計液位為880，便攜式油位檢測儀液位為674mm.油枕自帶液位計高于聲科油位檢測儀液位206mm,由此得出，油枕液位計液位顯示不正確。

經此次測量得出，便攜式油位檢測儀測量。
